Beton Bohemia ZL s.r.o.

Pronájem zařízení pro stavby

Pronájem stabilních čerpadel betonové směsi

Pro ukládání betonu do obtížně přístupných prostor (neprůjezdné oblasti, podzemní štoly a tunely atd..) – nabízíme elektrické čerpadla na beton o výkonu 40 m3 / hod - s příslušenstvím (hadice,roury,kolena, spojky)

Nabízíme:

  • pronájem stab.čerpadel na beton „ MECBO CAR P 40 –E „ s potřebným potrubím, hadicemi a přechody – cca 20 m, čelní plnění s odchozím potrubím mezi koly, max. šířka sestavy 1,65 m
  • pronájem stab. čerpadla na beton „ Putzmaister 35 –E „ s potřebným potrubím, hadicemi a přechody
  • pronájem dávkovacího čerpadla na přísady (možnost dávkování do mixu)

Dále nabízíme:

  • technologický dohled a pomoc pracovníků, kteří již řídili betonáže v několika tunelech
  • zajištění servisních oprav včetně náhr. dílů
  • zaškolení obsluhy čerpadla objednatele
  • zajištění obsluhy čerpadla – na dlouhodobé akce

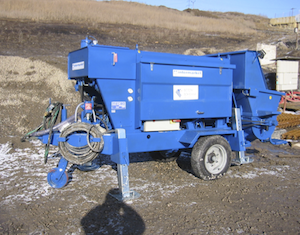

Hlavní čerpadlo MECBO CAR P 40-E
Nové osvědčené el. čerpadlo pro tunely (malá šířka), výkon 40 m3 / hod.

Podobná sestava čerpadel společně s kompletní technologií a zkušebnictvím byla použita již na silničním tunelu Hřebeč a Mrázovka. Dále železniční tunely Mlčechvosty a s touto sestavou Březno u Chomutova, Krasíkov, Panenská, Hněvkov.

Použití elektroohřevu

Trafo elektroohřevu betonu se používá pro udržení optimální teploty betonové směsi v konstrukci. Je vhodné pro betonáž v nepříznivých povětrnostních a teplotních podmínkách zimních měsíců, kdy zabraňuje promrzání betonu a urychluje jeho zrání. Osvědčilo se při betonážích stropů,sloupů a stěn konstrukcí. Jedním trafem lze ošetřit až 60 m2 konstrukce.

Na jedno trafo lze připojit jeden až šest okruhů vyhřívacích smyček topného drátu. Délka jedné smyčky se může pohybovat od 20 až po 50m dle požadovaného výkonu a okolní teploty.

Tabulka výkonů při použití vodiče Fe s průměrem 2 mm

Délka smyčkyMax. počet
smyček na trafo
Topný výkon
20m22683 W
22m32438 W
28m31915 W
30m41786 W
42m41277 W
44m61219 W
50m61070 W

Technická data

Jednofázový jádrový transformátor TR1 U 60,78
Jmenovitý výkon Pn: 7400 VA
Napětí primáru: 400 V
Kmitočet: 50 Hz
Napětí sekundáru: 48 V
Krytí: IP20
Proud sekundáru: 154,2 A
Hmotnost: 51 kg
Primár transformátoru je připojen na síť motorovou vidlicí 32A.
Sekundár (4 x 48 V) přes stiskací svorky WAGO.

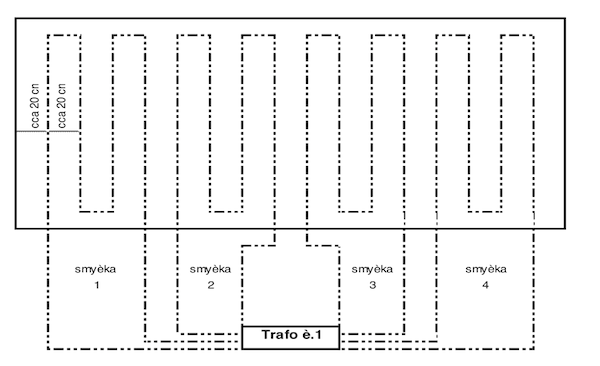

Příklad zapojení topných smyček

Příklad použití elektroohřevu při betonáži klenby tunelu

Při betonážích klenby za nízkých nebo záporných teplot je potřeba urychlit nastartování betonu hlavně v patách klenby – do výšky cca 2 m. To umožní jednak další plynulou betonáž klenby bez rizika přetížení formy hydrostatickým tlakem a jednak urychlí čas potřebný k odbednění.

Doporučený počet traf a délka odpor. drátu u jednostranného bednění (uvnitř tunelu): 4 trafa a 300 m drátu / 1 klenba

Doporučený počet traf a délka odpor. drátu u oboustranného bednění (venkovní klenba): 6 až 8 traf a 600 m drátu / 1 klenba

Dráty se připevní k vnitřní i vnější výztuži dle plánku a trafa se zapnou po zalití betonem. Nechají se hřát cca 10 – 12 hodin.

Před betonáží v těchto podmínkách se stejně musí dodržet obvyklý postup zateplení – tj. Ohřát raketami výztuž a bednění na min. 3 °C a zamezit průvanu.
